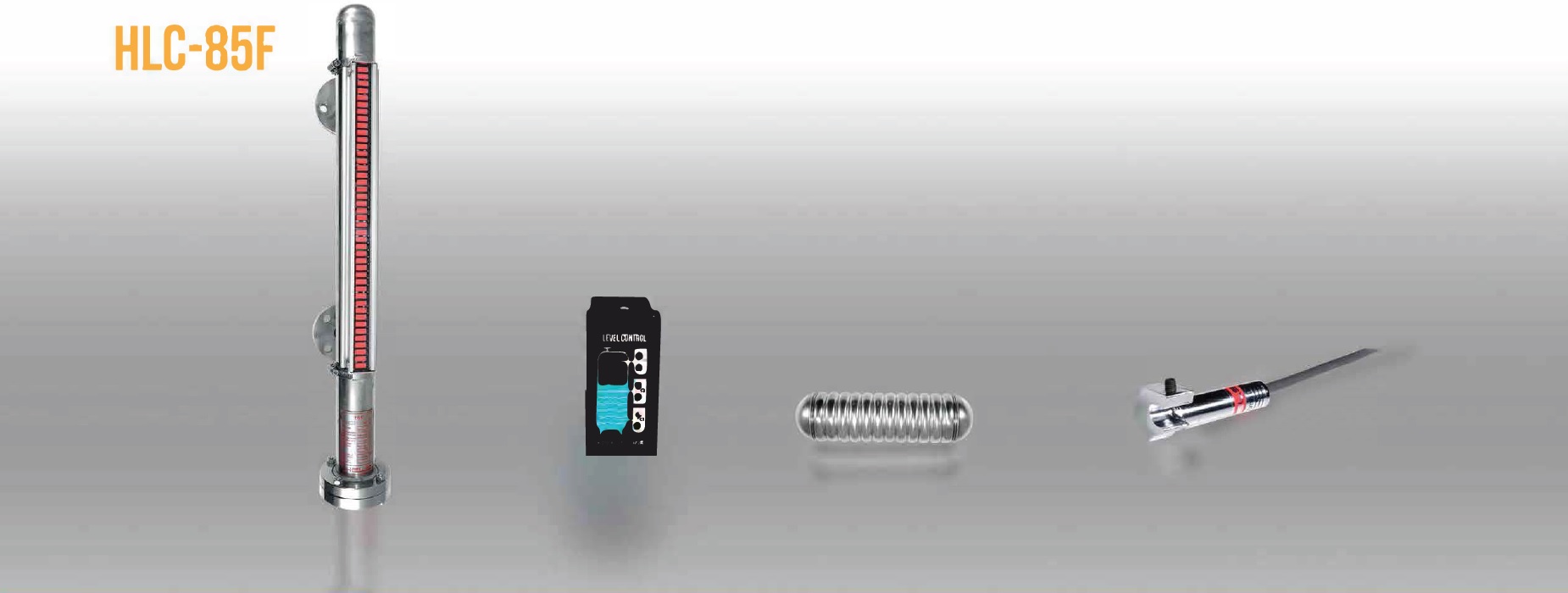

INDICADOR MAGNÉTICO DE NIVEL PARA CALDERAS

Se pueden instalar medidores magnéticos de nivel en los tanques donde se requiera comprobar el nivel de líquido.

Cuando el nivel de líquido sube y baja, el líquido dentro del tubo también sube y baja. Este movimiento de líquido proporciona a las aletas magnéticas de aluminio para dar vueltas. Las aletas magnéticas tienen 2 colores diferentes que muestran perfectamente el nivel de líquido dentro del tanque. Cuando el nivel del líquido se eleva, las aletas magnéticas son rojas, cuando el nivel baja, es blanco.
Los medidores de nivel en calderas lejanas, con flappers de aluminio, se usan en calderas de alta temperatura y líquidos de alta presión.

VENTAJAS:
Fácil y continua observación
Diseño a prueba de fugas
Conexión de bridas en normas internacionales ANSI-DIN Diferentes medios de flujo
Resistencia a la alta presión y a la alta temperatura y larga vida

Fluidos:

• Agua
• Agua caliente
• Vapor
• Aguas residuales
• Agua de mar
• Ácidos
• Productos del petróleo
• Gas (en líquido)
• Espumas (en líquido)
• Materias cáusticas

CARACTERÍSTICAS:

Conexión de la brida: DN 20 PN 16 St 37,2
Tubo de conexión: AISI 304
Abrazadera de tubo: AISI 304
Tubo de derivación : AISI 304
Perfil:  aluminio
Disco magnético: plástico o aluminio
Flotador:  AISI 316
Brida de descarga: St 37,2

 DESCARGAR PDF

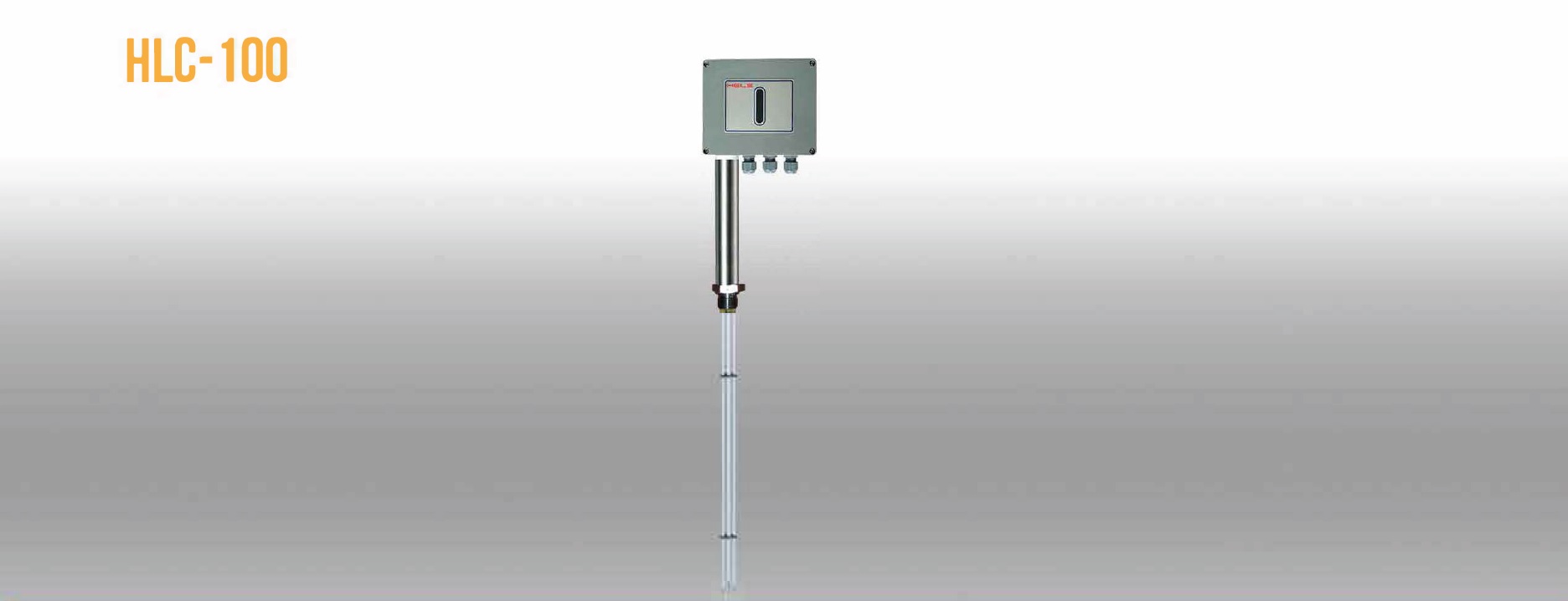

SENSOR DE NIVEL DE CALDERA

El sensor de nivel ISS 04 está diseñado para controlar el principio de medición conductivo. Tiene cuatro sondas de medición diferentes y una unidad electrónica, por lo que sin ninguna otra unidad de control permite controlarse a sí mismo.
El sensor tiene dos mediciones diferentes de nivel conductivo y cuatro funciones de control diferentes, que pueden ser seleccionadas por el usuario. Puede estar en un mínimo de 1 µS/cm y sobre Jíquidos conductivos.

CARACTERÍSTICAS:

 DESCARGAR PDF

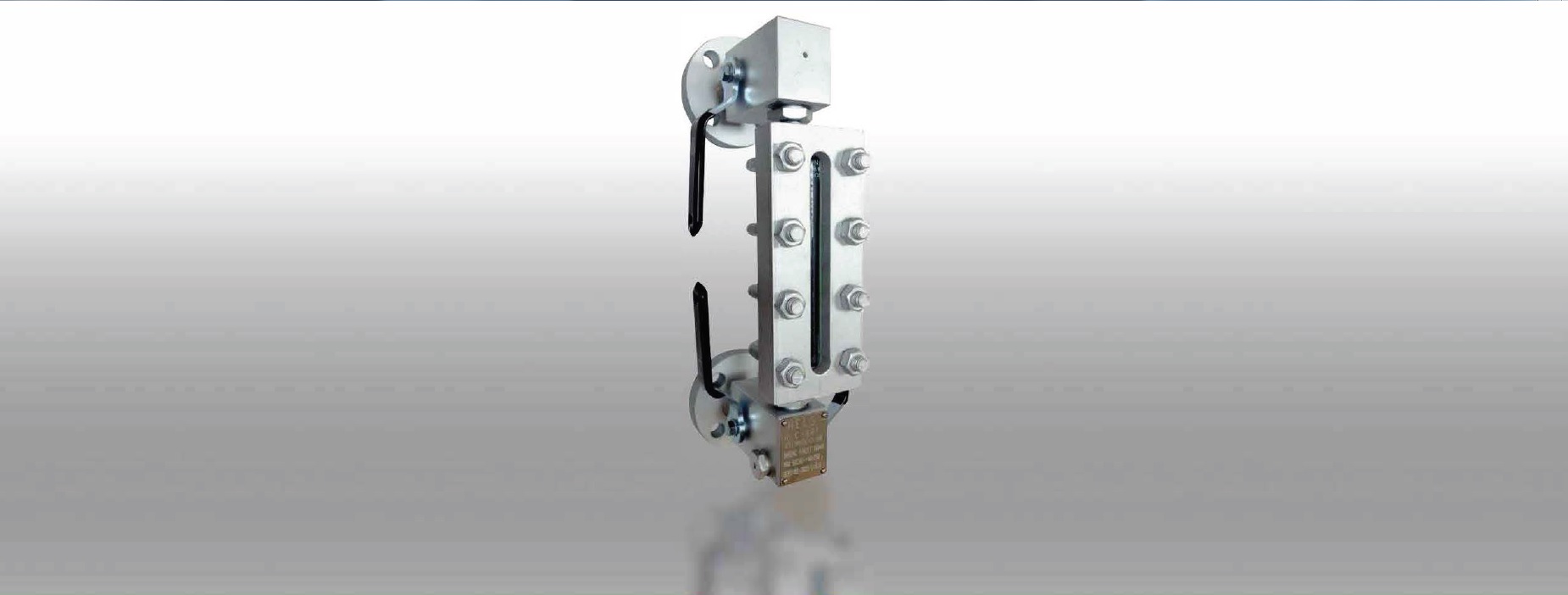

NIVEL DE CALDERA TIPO REFLEX

Los medidores de nivel de tipo reflejo pueden utilizarse para controlar el nivel de líquidos de alta temperatura y presión. Los principios de funcionamiento de los medidores de nivel tipo reflejo dependen de diferentes valores de refracción de la luz en el líquido, el gas y el vapor. Hay ranuras en el vidrio refLex donde el líquido entra en contacto. Las ondas de luz que llegan son absorbidas debido a los diferentes valores de refracción de la luz. En el vapor (aire o gas), la luz se refleja de forma compacta. Así, el área del líquido que absorbe la luz puede verse como negra, y el área del vapor puede verse como de color brillante. Los medidores de nivel de tipo reflejo no pueden ser afectados por el choque térmico o la temperatura estática.

APLICACIONES
Calderas de vapor
Industria química
Diferencias de los tanques.

CARACTERÍSTICAS:

Válvulas: GG40

Cristal Reflex: MAXOS

Husillo: AISI 304-316

Juntas: TSE Grafito Kilingert

Cuerpo: St. 37 acero al carbono

Test Presión: PN 32 kg/cm2

Presión de trabajo: PN 16 kg/cm2

Máx Temperatura: 250ºC

 DESCARGAR PDF

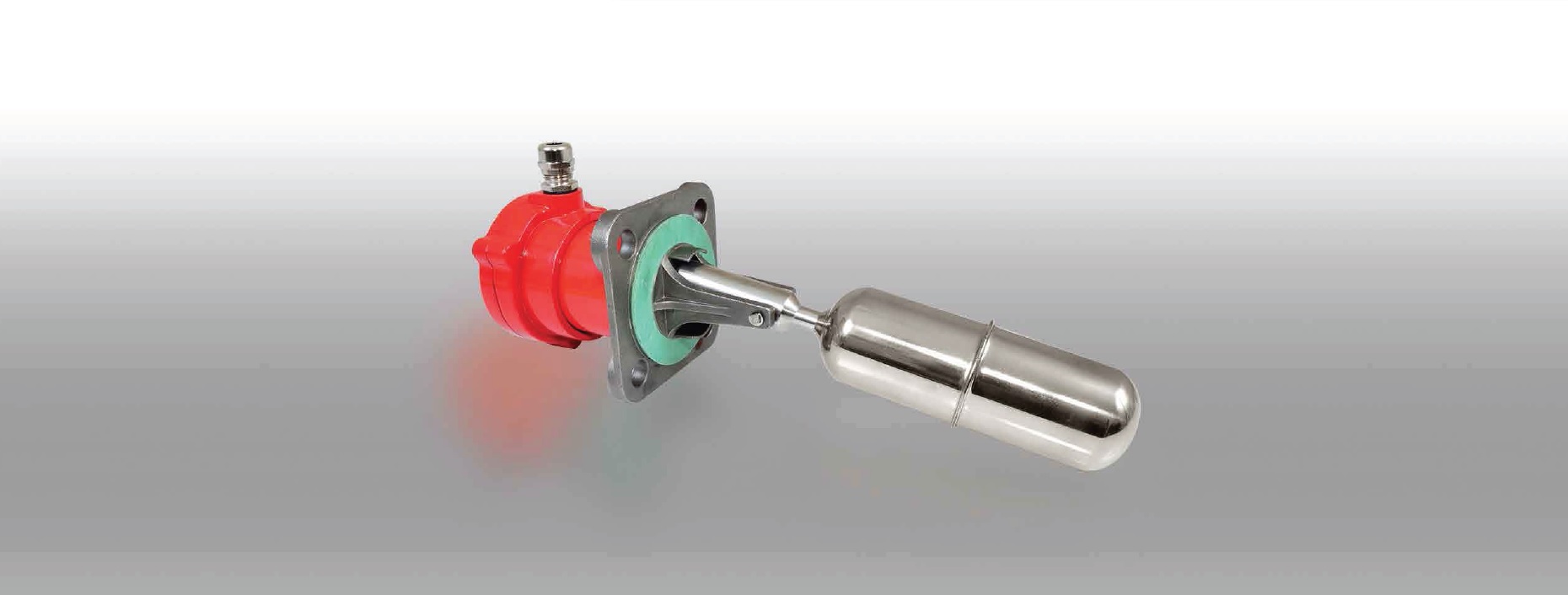

INDICADOR DE NIVEL HS-6

CARACTERÍSTICAS:

 Flotador: acero inoxidable

Brida: St. 37 Acero al carbono PN 6

Presión: PN 10

Max. Temperatura de funcionamiento: 160 ° C

DESCARGAR PDF

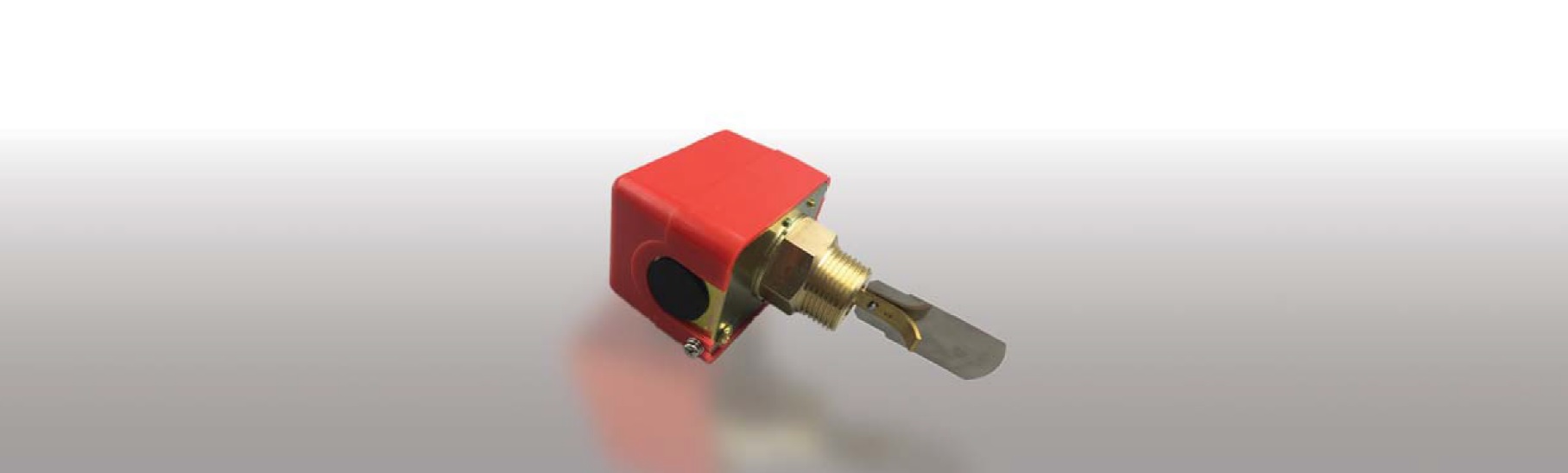

INTERUPTOR DE FLUJO DE PALETAS HS-12

Diseñado para tuberías que usan fluidos de agua no peligrosos que no contengan latón o fósforo, el interruptor de flujo HS 12 proporciona mediciones precisas y fiables.
También es adecuado para su uso en fluidos que contienen sal y cloro, pero no en atmósferas peligrosas.
Se usan para abrir y cerrar el circuito cuando se observa una disminución o aumento de acuerdo con el caudal establecido.
Debe usarse dentro de las temperaturas recomendadas y nunca por debajo de 0 grados.
Cuando se usa al aire libre, debe protegerse de las condiciones del aire y del contacto con el agua.

CARACTERÍSTICAS:
