PURGADOR DE BOYA
Proporciona posibilidades de montaje para flujo de derecha a izquierda y flujo de izquierda a derecha en posición horizontal.
La conexión también es posible para flujo vertical. La configuración estándar de fábrica es de derecha a izquierda.
OPERATIVA
HSK-20 evacua continuamente el condensado y se prefiere cuando se requiere la evacuación del condensado. Cuando el sistema comienza a funcionar, el eliminador de aire termostático interviene y descarga el aire en el sistema. El vapor posterior cierra el eliminador de aire, pero tan pronto como el condensado alcanza el purgador de vapor, el flotador se levanta y abre la válvula principal, permitiendo que el condensado se drene. Cuando el vapor llega al purgador de vapor nuevamente, el flotador desciende y cierra la válvula principal.
DIMENSIONES Y CONEXIONES: 1/2 "- 3/4" - 1 "Roscado BSP, NPT
DN15 - DN20 - DN25 PN16 Brida
CARACTERISTICAS:
Cuerpo: hierro dúctil GGG40,3
Cubierta: St37,2
Interior y flotador: acero inoxidable
Max. Presión de trabajo: 16 bar
Max. Temperatura de funcionamiento: 250 ° C
Δ P: 4.5 / 10/14 Bar
DESCARGAR PDF
PURGADOR DE BOYA GRANDES DIMENSIONES
El modelo HSK-25 es un purgador de vapor con boya, con ventilación de aire integral. HSK-20 puede ser instalado tanto en horizontal como en vertical con una conexión de brida atornillada.
El cuerpo y la cubierta de la plancha son GGG40.3 y las partes internas son de acero inoxidable.
FUNCIONAMIENTO
El HSK-20 descarga el condensado de forma continua y se utiliza en condiciones de rápida descarga de condensado. En primer lugar, el aire del sistema se descarga por medio de un venteo termostático de aire y se cierra después de operar con vapor. Cuando el condensado pasa a través de la entrada/salida del purgador, se activa la boya y se abre la válvula principal. Tan pronto como el condensado se descarga, el vapor llega al purgador y apaga la válvula principal.
DIMENSIONES Y CONEXIONES: 1 1/4"-11/2"-2" Roscado BSP, NPT
DN32 - DN40 - DN50 PN16 Brida
CARACTERÍSTICAS:
Cuerpo: hierro dúctil GGG40,3
Cubierta: St37,2
Interior y flotador: acero inoxidable
Max. Presión de trabajo: 16 bar
Max. Temperatura de funcionamiento: 250 ° C
Δ P: 4.5 / 10/14 Bar
DESCARGAR PDF

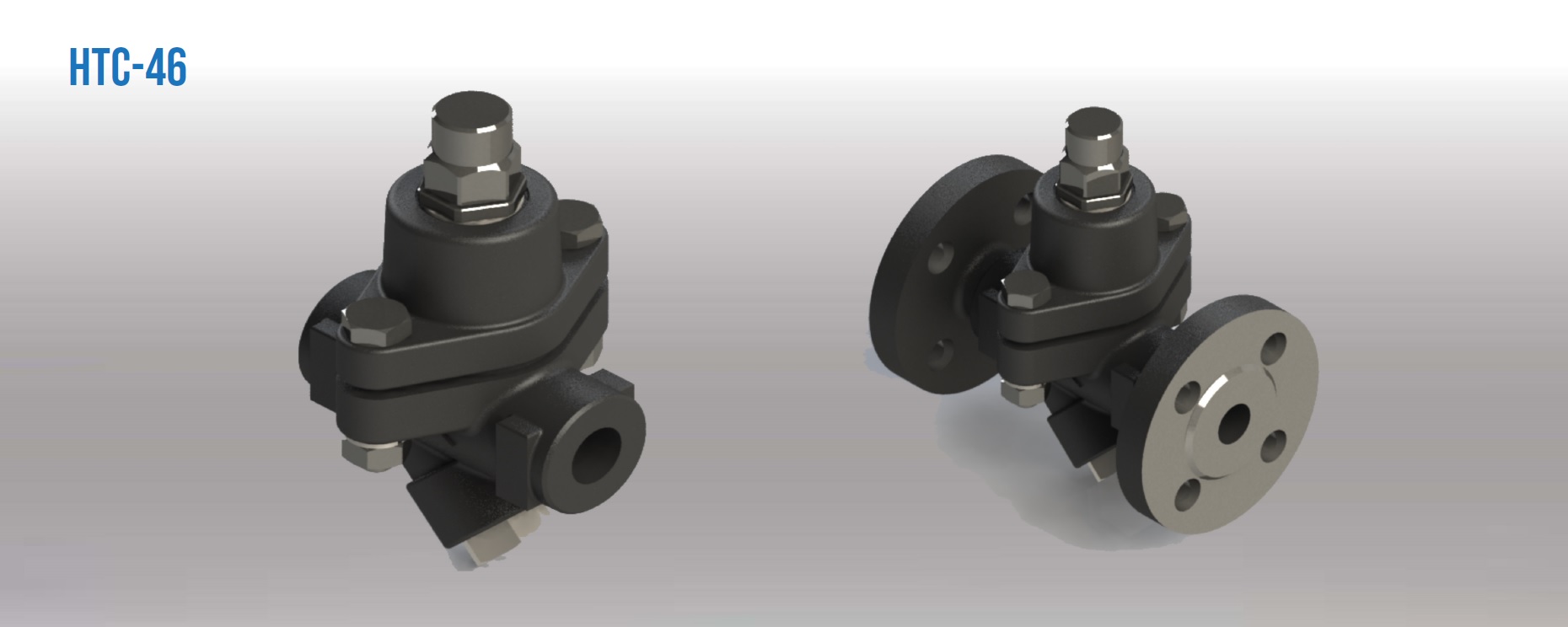

PURGADOR TERMODINÁMICO
Purgador termodinámico fabricado en acero forjado y partes internas completamente de acero inoxidable. Asiento y disco endurecidos.
Gran resistencia a las fugas con superficies de trabajo especialmente pulidas y un sistema de filtro incorporado fácil de limpiar y piezas internas reemplazables.
TIPOS DE CONEXIÓN: 1/2 "- 3/4" - 1 "Roscado BSP, NPT
ANSI B16.11, DN15, DN20, DN25 EN 1092-1 PN40 Brida
CARACTERÍSTICAS:
Cuerpo: acero forjado
Cubierta: acero inoxidable
Colador: acero inoxidable
Max. Presión de trabajo: 40 bar
Max. Temperatura de funcionamiento: 400 ° C
Min. Presión: 0,3 bar
DESCARGAR PDF

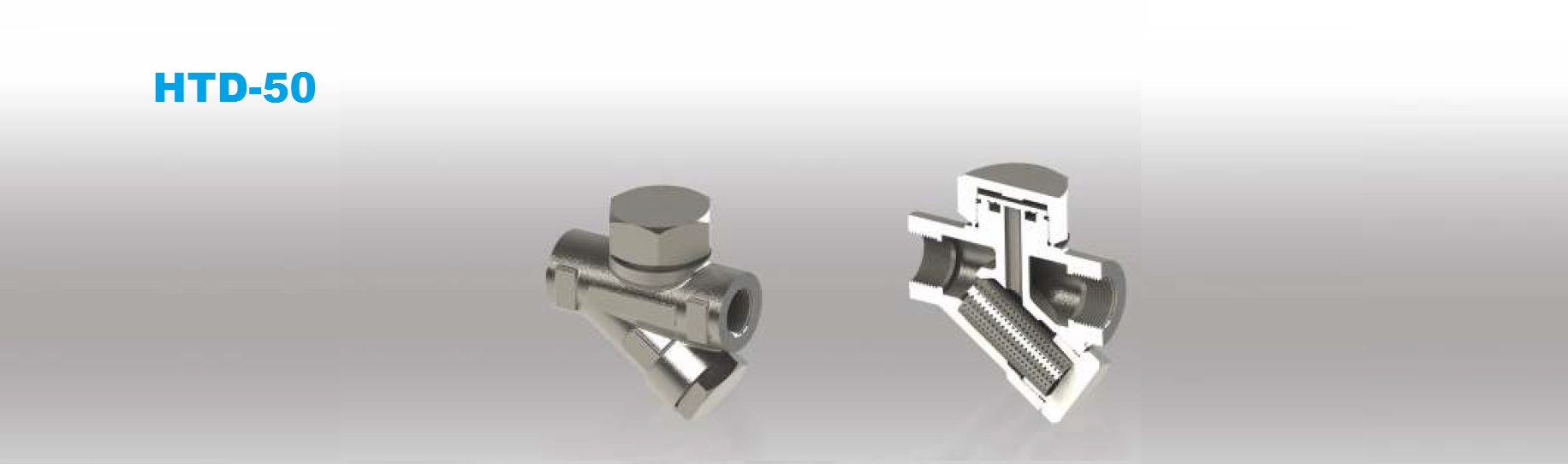

PURGADOR TERMODINÁMICO TOTALMENTE INOXIDABLE
Purgador termodinámico totalmente inoxidable HTD-50, diseñado para la descarga de condensado que dependiendo de la carga de condensado en el sistema, puede funcionar de forma intermitente.
El material del cuerpo y las partes internas, son de acero inoxidable. El material del asiento y del disco está endurecido.
Las superficies de contacto fabricadas con precisión, para una perfecta estanqueidad y con un filtro interno que puede ser mantenido muy fácilmente.
TIPOS DE CONEXIÓN: 1/2 "- 3/4" - 1 "Roscado BSP, NPT
DN15 - DN20 - DN25 PN16 bridado
CARACTERÍSTICAS:
Cuerpo y cubierta: acero inoxidable AISI 420
Filtro: acero inoxidable AISI 304
Disco: acero inoxidable AISI 416
Max. Temperatura de funcionamiento: 400 ° C
Max. Presión de trabajo: 40 Bar
DESCARGAR PDF
PURGADOR TERMOSTÁTICO
Purgador termostático HTK 75 de alta durabilidad en entornos corrosivos debido a su estructura de acero inoxidable.
Se puede usar para descargar gases sin condensación en el sistema. No se ven afectados por el impacto de golpes de ariete en las líneas de vapor.
Fácil de mantenimiento, la cápsula termostática en su interior evacua el condensado formado siguiendo la curva de saturación de vapor.
Realiza la evacuación de condensado de forma continua o intermitente dependiendo de la carga de condensado en el sistema.
TIPOS DE CONEXIÓN: 1/2 "- 3/4" - 1 "Roscado BSP, NPT
DN15 - DN20 - DN25 PN16 bridado
CARACTERÍSTICAS:
Cuerpo y cubierta: acero inoxidable
Cápsula termostática: Hastelloy
Max. Presión de trabajo: 40 bar
Max. Temperatura de funcionamiento: 250 ° C
Min. Presión: 0,3 bar
DESCARGAR PDF
PURGADOR TERMOSTÁTICO CON CONTROL DE TEMPERATURA REGULABLE
El HSK-25 es un purgador termostático ajustable con control de la temperatura de descarga. HSK-20 tiene conexión de brida, roscada
o para soldar.
El cuerpo y tapa son de fundición dúctil C22.8 y las piezas interiores son de acero inoxidable.urgador termostático HTK 75 de alta durabilidad en entornos corrosivos debido a su estructura de acero inoxidable.
Se puede usar para descargar gases sin condensación en el sistema. No se ven afectados por el impacto de golpes de ariete en las líneas de vapor.
Fácil de mantenimiento, la cápsula termostática en su interior evacua el condensado formado siguiendo la curva de saturación de vapor.
Realiza la evacuación de condensado de forma continua o intermitente dependiendo de la carga de condensado en el sistema.
TIPOS DE CONEXIÓN: 1/2 "- 3/4" - 1 "Roscado BSP, NPT
DN15 - DN20 - DN25 PN16 bridado
DN15 - DN20 - DN25 PN16 Soldar - Socket Welded
CARACTERÍSTICAS:
Cuerpo y cubierta: C22.8
Válvula: AISI 420
Max. Presión de trabajo: 22 bar
Max. Temperatura de funcionamiento: 250 ° C
Min. Presión: 1 bar
DESCARGAR PDF

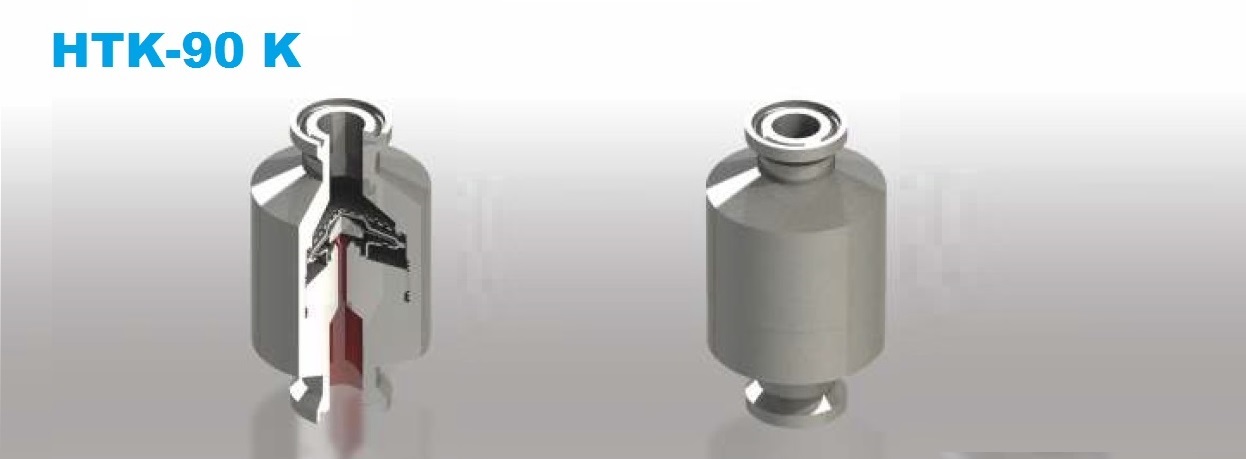

PURGADOR TERMOSTÁTICO CLAMP DE VAPOR LIMPIO
El purgador termostático HTK-90K descarga el condensado y el gas no vaporizador de la línea de vapor, siguiendo el gráfico de vaporización con diferencia estable. Está diseñado para eliminar el condensado de los sistemas de vapor limpio.
Principales aplicaciones: barreras de vapor estériles, recipientes de proceso, etc.
Se puede instalar horizontal, vertical y angularmente considerando la dirección del flujo de condensación.
El cuerpo, la cubierta están fabricados completamente en acero inoxidable 316L.
El modelo HTK-90k es el producto más adecuado para la industria farmacéutica, alimentaria y química.
TIPOS DE CONEXIÓN: 1/2 "- 3/4" - 1 "Roscado BSP, NPT
CLAMP DN15
CARACTERÍSTICAS:
Cuerpo y cubierta: acero inoxidable AISI 316L
Cápsula termostática: Hastelloy
Max. Presión de trabajo: 10 bar
Parte de la cápsula: acero inoxidable AISI 301L
Max. Temperatura de funcionamiento: 177 °C
Min. Presión: 0,3 bar
DESCARGAR PDF

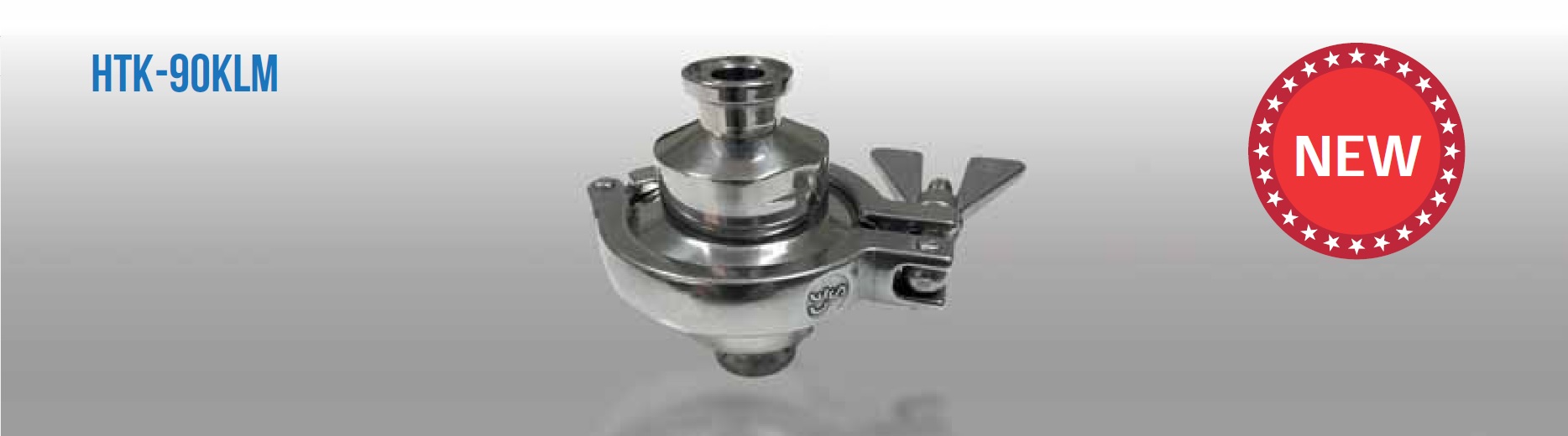

PURGADOR TERMOSTÁTICO CLAMP DESMONTABLE / ALIMENTARIO DE VAPOR LIMPIO
El purgador termostático HTK-90KLM descarga el condensado y el gas no vaporizador de la línea de vapor, siguiendo el gráfico de vaporización con diferencia estable. Está diseñado para eliminar el condensado de los sistemas de vapor limpio.
Principales aplicaciones: barreras de vapor estériles, recipientes de proceso, etc.
Se puede instalar horizontal, vertical y angularmente considerando la dirección del flujo de condensación.
El cuerpo, la cubierta están fabricados completamente en acero inoxidable 316L.
El modelo HTK-90k es el producto más adecuado para la industria farmacéutica, alimentaria y química.
TIPOS DE CONEXIÓN: 1/2 "- 3/4" - 1 "Roscado BSP, NPT
CLAMP DN15
CARACTERÍSTICAS:
Cuerpo y cubierta: acero inoxidable AISI 316L
Cápsula termostática: Hastelloy
Max. Presión de trabajo: 10 bar
Parte de la cápsula: acero inoxidable AISI 301L
Max. Temperatura de funcionamiento: 177 °C
Min. Presión: 0,3 bar
